SPORTARC Modulo ricevitore DCF, modulo ricevitore DCF77 Radio Time Module Radio Clock Radio Modulo Antenna

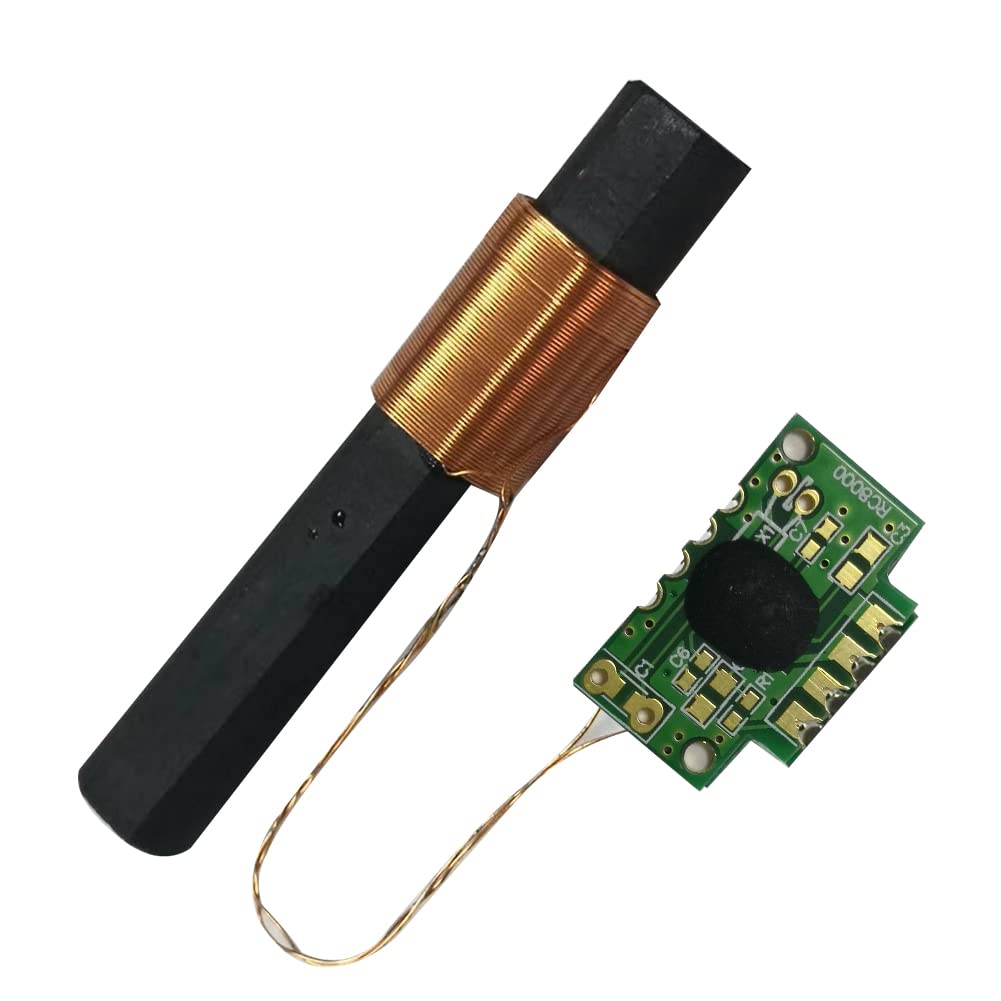

- Modulo ricevitore DCF con antenna DCF sintonizzata sul trasmettitore del segnale orario DCF77 (Francoforte 77,5 kHz). Il segnale di induzione dell'antenna viene inviato all'IC per l'amplificazione, la demodulazione e poi identificato dall'MCU, in modo che la data e l'ora del centro di temporizzazione siano completamente coerenti.
- Di seguito troverete importanti istruzioni di configurazione e schemi elettrici.

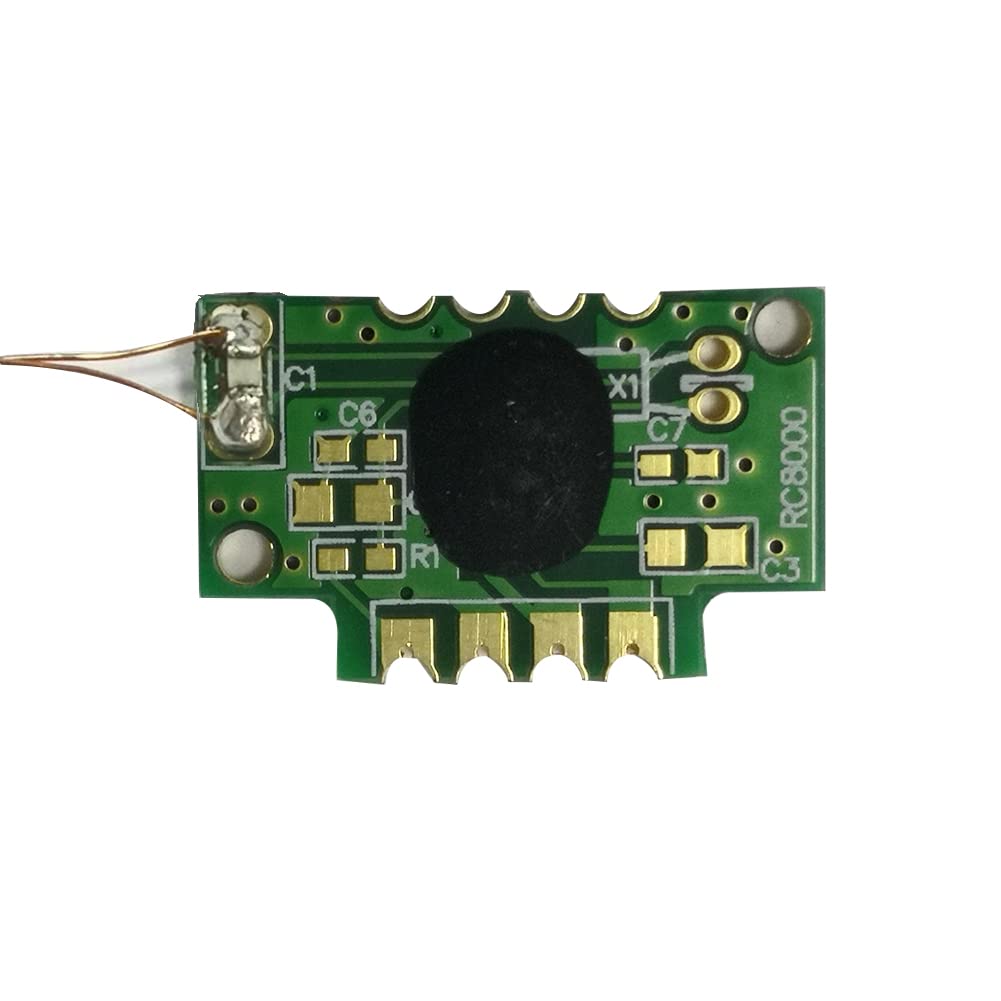

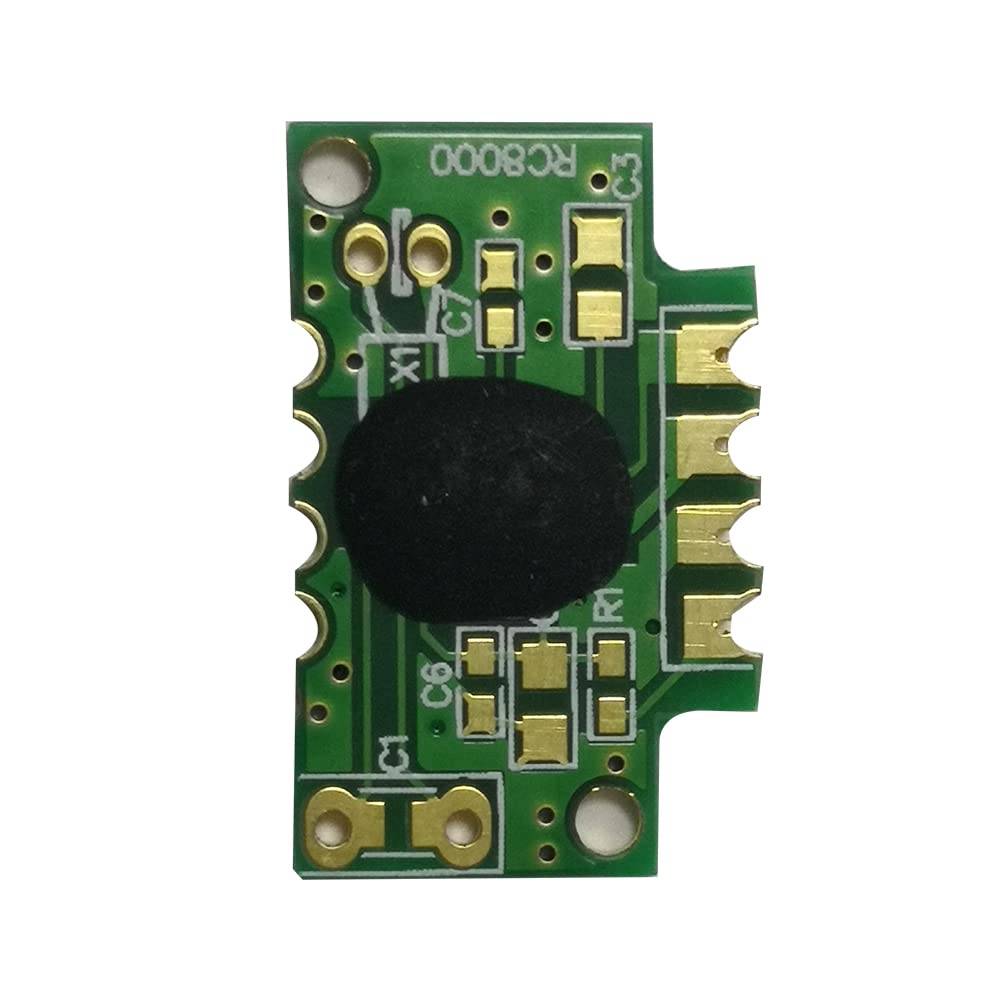

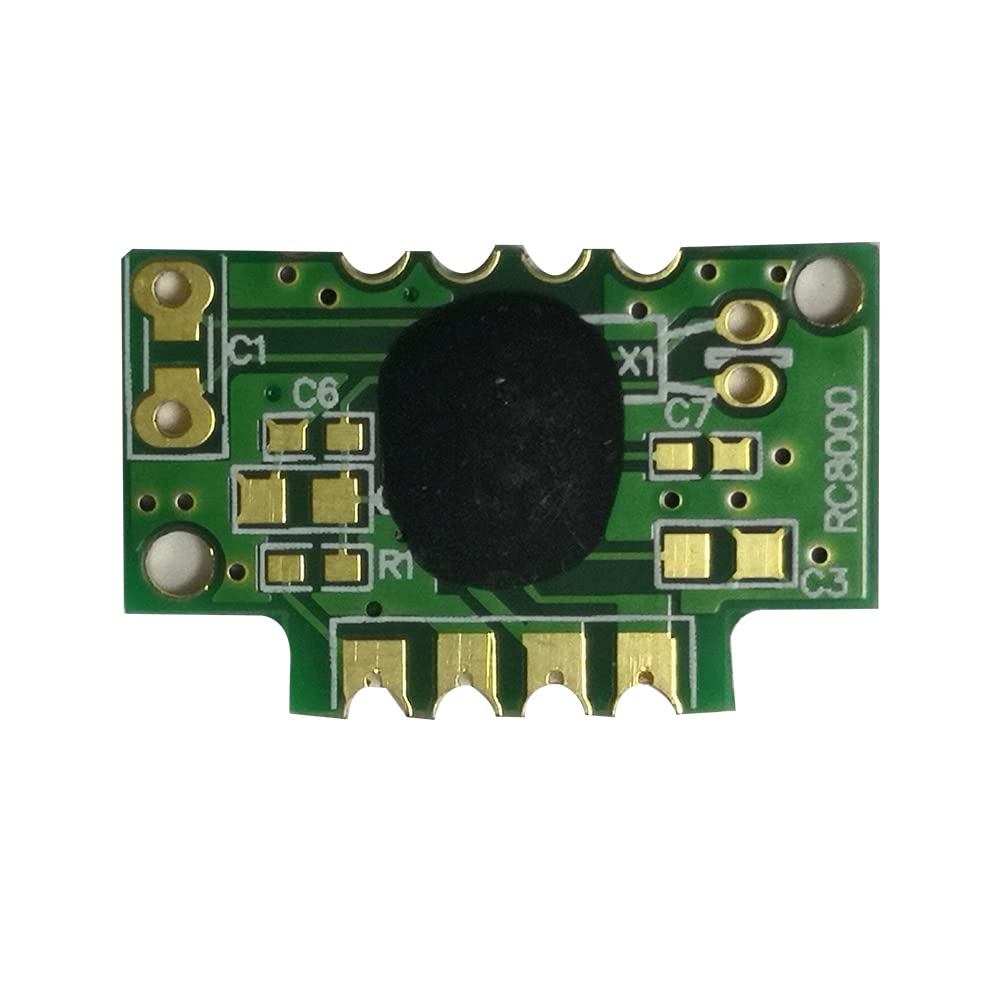

- Numero di prodotto: DCF-3850N-800 Categoria RCCM: modulo a singola frequenza DCF/77,5KHz Dimensioni PCBA: 21,5x13,5x1,0mm/FR4 Dimensioni antenna: AP3x8x50mm/High Q Frequenza nominale: 77,5KHz±300Hz Sensibilità: 28±2dB IC di ricezione: SP6007
- ----- Tensione di esercizio: 1.1...3.3 V Consumo di corrente: 85 µA max Frequenza di ricezione: 77.5KHz Dimensioni scheda (senza antenna) LxWxH: 22x13.5x1 mm Qualità antenna: LxØ: 60x10mm Contenuto della confezione: 1 pezzo
- ----- collega: ⇒ Terra = Pin G ⇒ Tensione di funzionamento = Pin V ⇒ dati = pin T ⇒ Accensione/Spento = Pin P1
- Nota importante: ⇒ Il PIN P1 è un interruttore di accensione/spegnimento e deve essere impostato su logica bassa.
