Kit Luce Elettronica, LED a Flusso d'acqua Stabile, Casa per l'industria. Effetto acqua-Luce. Regola la velocità del Flusso

- Il tempo di ricarica è: 0,695 (R2+R3+R4)C1, il tempo di scarica è: 0,695 (R4+R3)C1, R4 può essere regolato per controllare la frequenza di uscita 'oscillatore e il segnale di oscillazione 'orologio di NE555 è aggiunto continuamente al 14° pin di CD4017.
- Composto principalmente circuito di generazione di clock e circuito contatore decimale.
- Il multivibratore autoeccitato con NE555 come nucleo, l'alimentatore carica il condensatore C1 attraverso R2, R3, R4. Quando C1 inizia a caricarsi, il pin 2 di NE555 è ancora a livello basso, quindi il pin di uscita 3 è a livello alto. Quando l'alimentatore viene caricato alla tensione di alimentazione 2/3 attraverso R2, R3 e R4, il livello del pin di uscita 3 cambia alto a basso e il tubo di scarica interno NE555 viene acceso. Il condensatore C1 viene scaricato attraverso i 7 pin di R4, R3 e

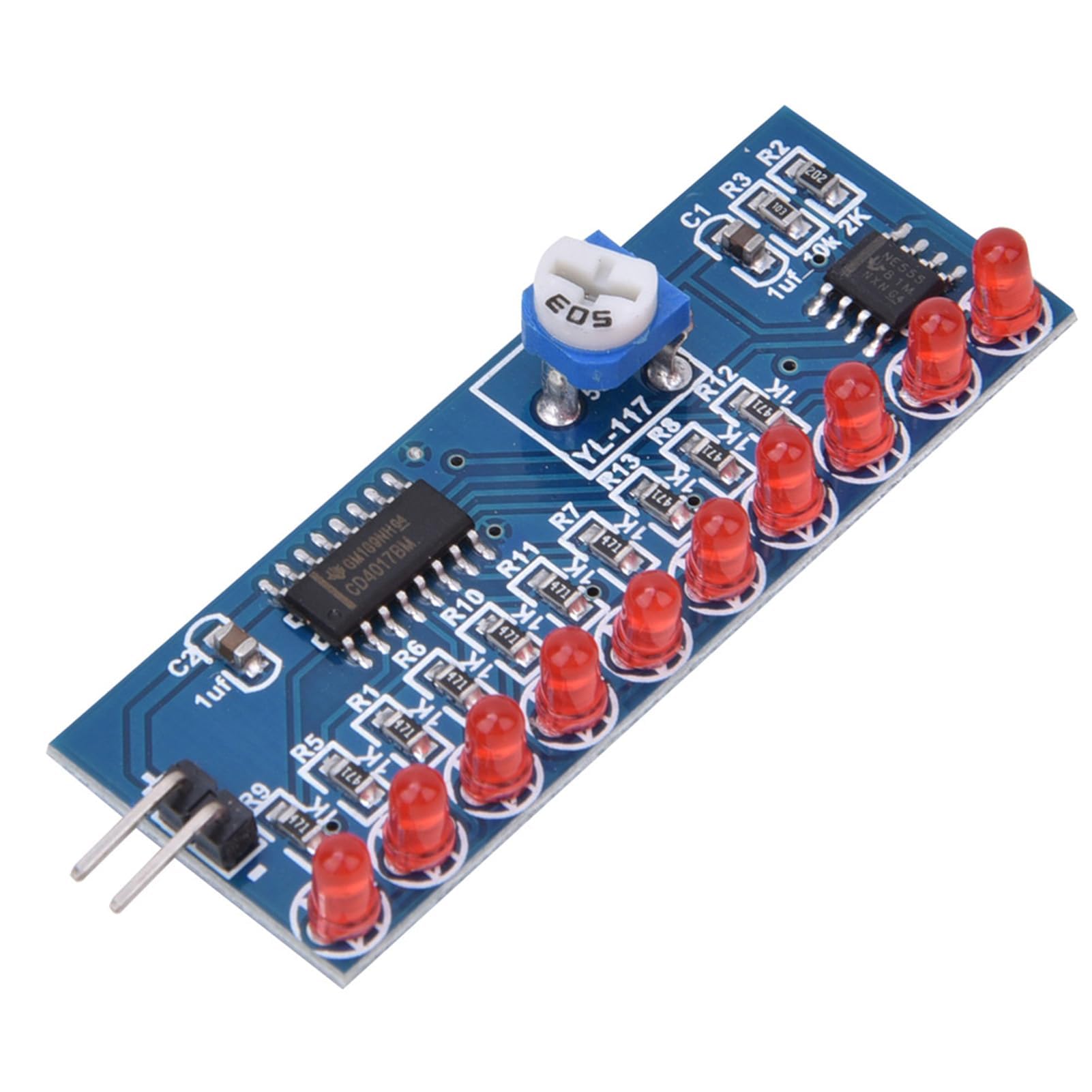

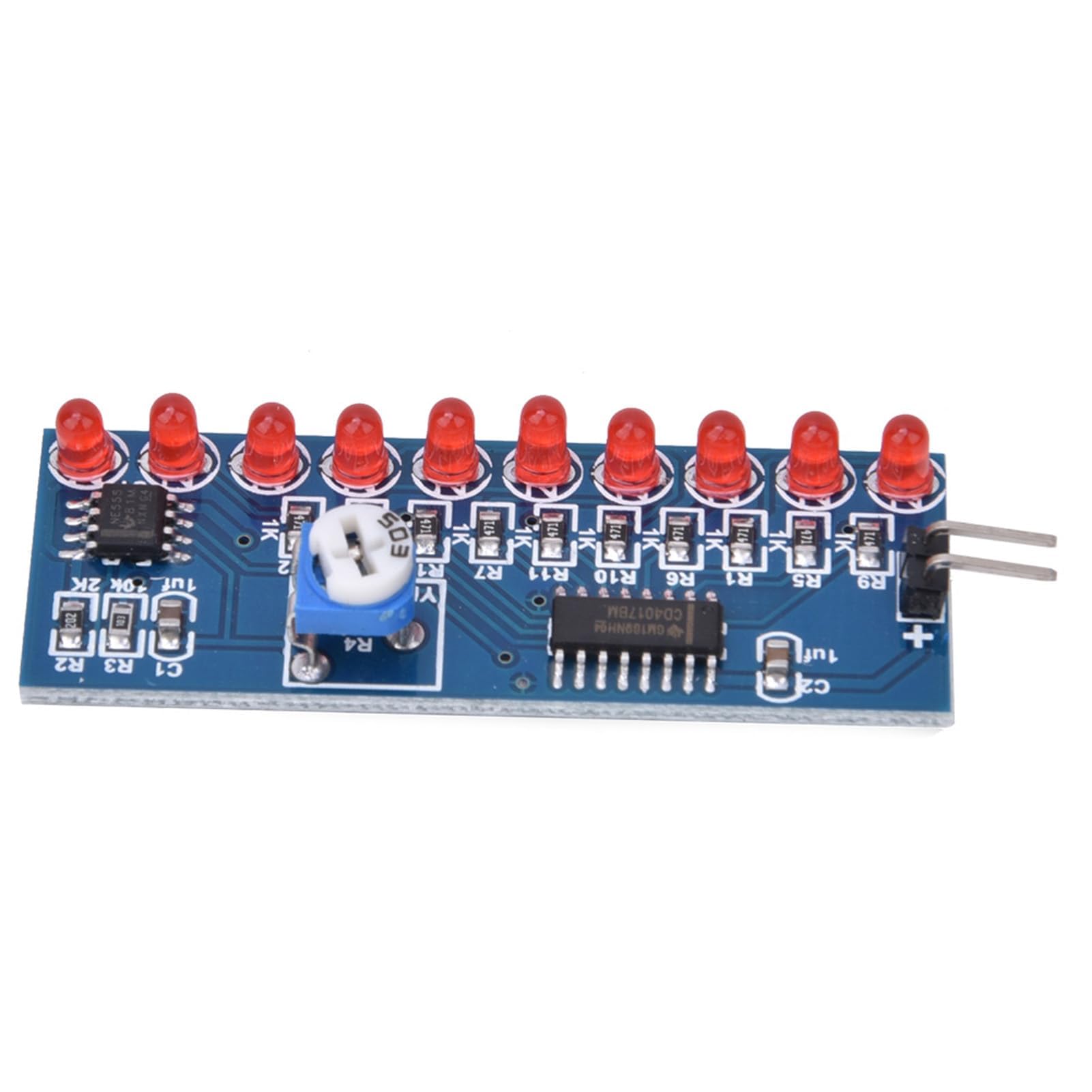

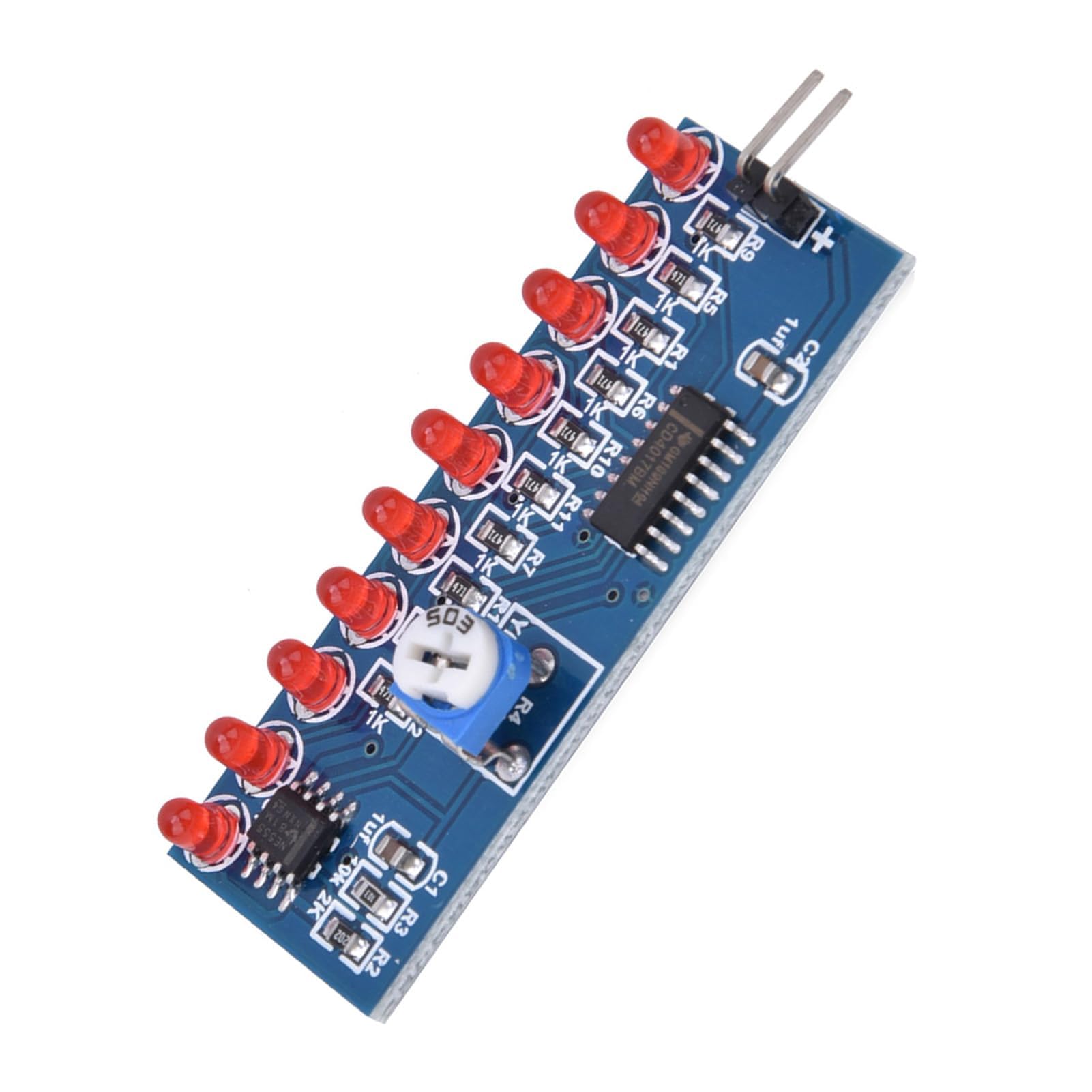

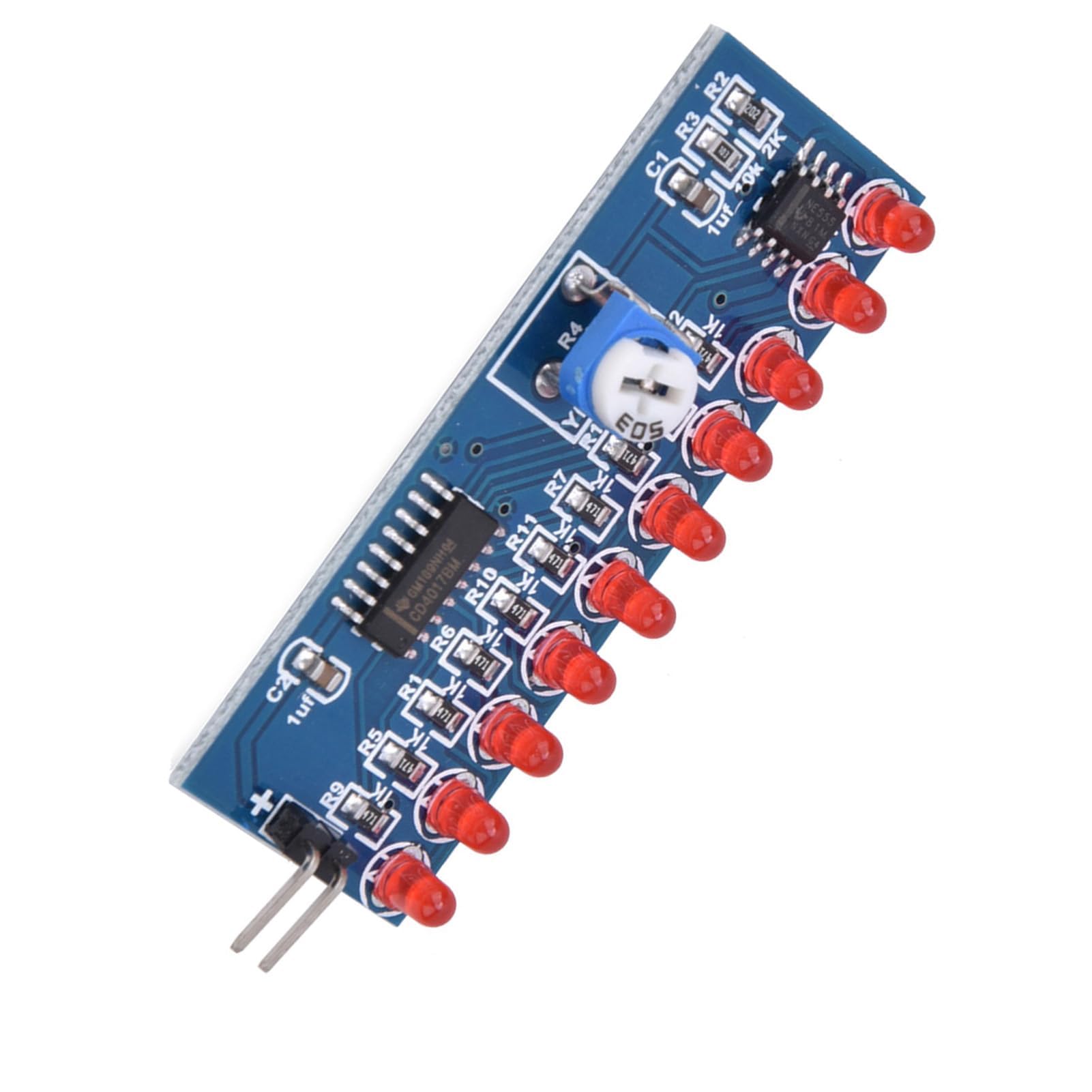

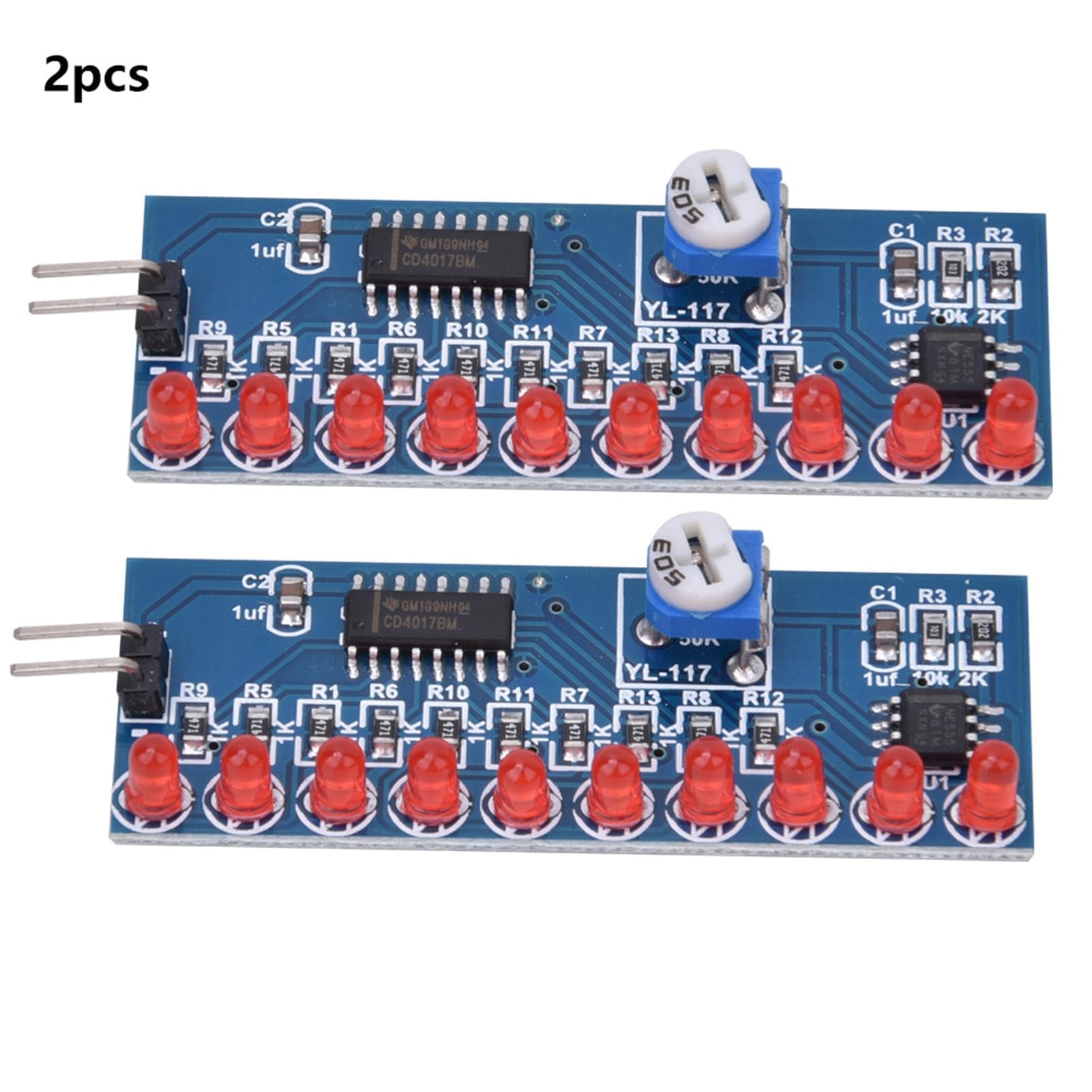

- Dieci LED sono collegati alle 10 uscite del CD4017. Quando le 10 uscite del CD4017 generano alternativamente un livello alto sotto l'azione del segnale di clock, D1--D10 si illuminano in sequenza per formare un effetto acqua-luce.
- Regola l'R4 per regolare la velocità del flusso della luce LED.
